1.试块是在标养室进行标准养护，比实际工况环境要好,测得的试块强度高于实际铺装的强度；

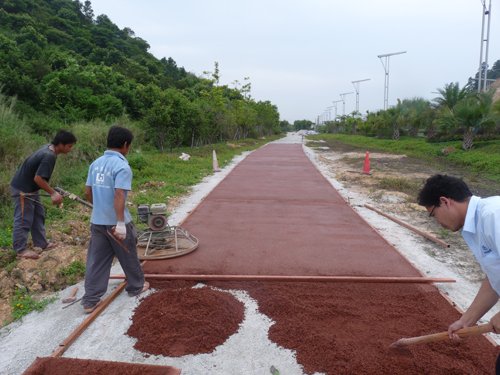

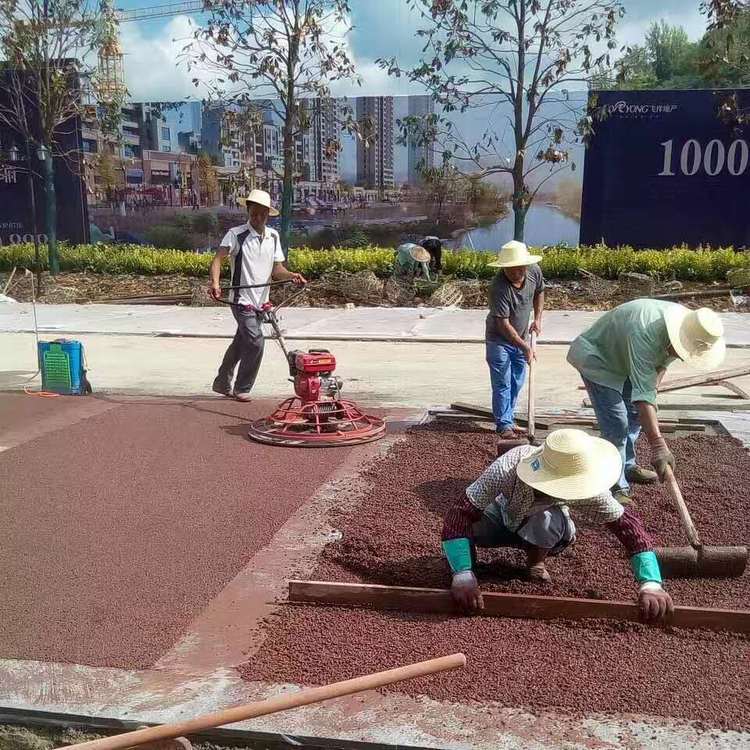

2.透水混凝土在大面积施工过程中，在混凝土铺摊、平整、振动过程中会出现压实度不均的问题。压实度与渗透系数成反比,压实度越高,强度越大, 渗透系数越小；反之压实度越低，强度越小，渗透系数越大。透水混凝土在施工过程中对施工人员的要求较高，需要施工人员凭经验找出临界点，既要保证强度,又要保证渗透系数, 难度较大。因此现场取样往往会出现厚度不均、强度不均的问题；
3.在现场取样过程中会有振动,会对样品造成一定的破坏,强度会衰减，在反复抗压试验过程中发现，现场取芯强度会衰减约20%。因此在设计中总结出了以试块强度为依据，并结合现场取芯样品强度为参考, 综合考评现场实际透水混凝土的强度。
设计和施工过程中还存在一个问题是国家行业标准对停车场、行车路的设计强度偏高，设计抗压强度要达到C30。但在施工过程中发现，具有施工资质的企业往往无法达到C30。由于透水混凝土的强度与渗透系数成反比关系，透水混凝土强度不是定的越高越好，而是在满足使用需求的前提下,合理制定设计强度。北京地方标准设计强度为C20，不同路面其厚度不同。经过试验分析，C20强度指标较为合理，综合国家行业标准和北京地方标准，并结合现场实际情况，停车场和轻型荷载行车路的透水混凝土设计强度定为C25，渗透系数不小于0.05 cm/s，同时规定试块强度不应小于C25，取芯样品的强度则不应低于C20。而对于人行路的透水混凝土路面, 其设计强度不应低于C20，渗透系数不小于0.1cm/s，试块强度不应小于C20, 取芯样品的强度则不应低于C15。
注重取芯样品强度 可有效避免实际强度偏差
注重取芯样品的强度，可以有效避免现场实际强度与试块偏差较大的问题，避免施工企业弄虚作假、重试块轻实际效果的问题,有利于保障和提高实际透水混凝土铺装的强度和渗透效果。嘉兴市国际会展中心办公楼外透水混凝土停车场设计强度为C25,取芯强度C20。停车场运行2年多来, 经受住了强降雨和机动车的考验,未出现地面积水现象，也没有出现开裂、磨损、脱落的问题,各项指标达到了设计要求。
